Wholesale 주변 온도 극저온 단일 압축기 이중 압축기 수냉식 스크류 냉각기

홈 / 제품 / 스크류 냉각기 / 수냉식 스크류 냉각기 / 주변 온도 극저온 단일 압축기 이중 압축기 수냉식 스크류 냉각기

수냉식 스크류 냉각기

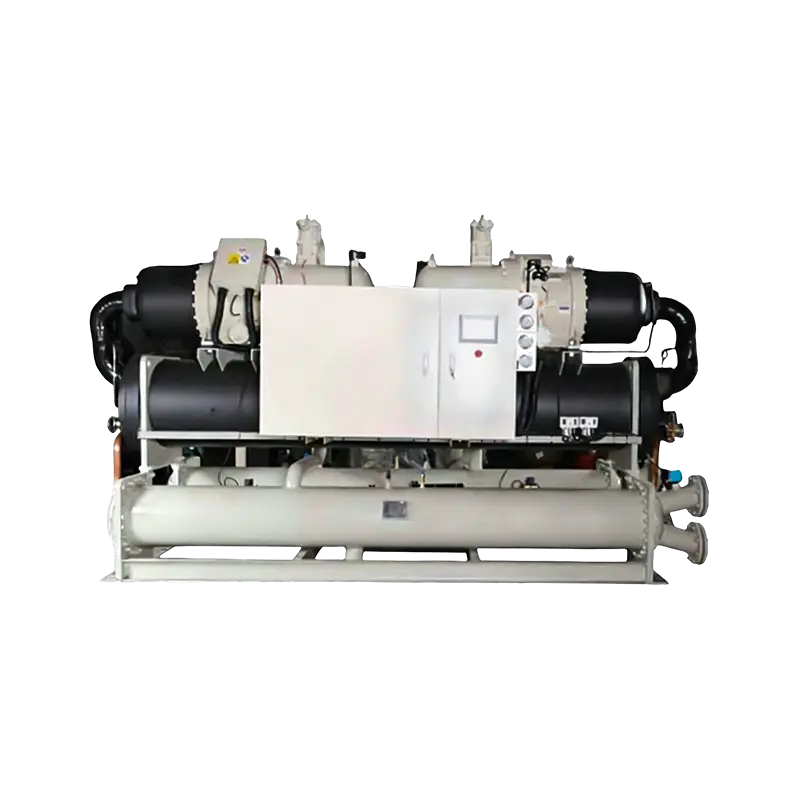

주변 온도 극저온 단일 압축기 이중 압축기 수냉식 스크류 냉각기

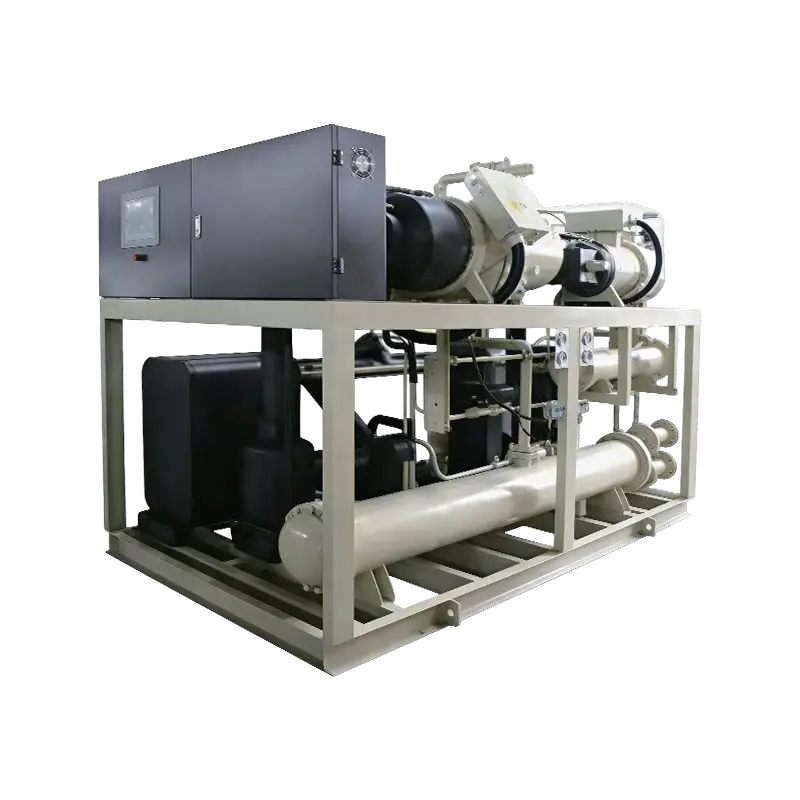

수냉식 스크류 단일 압축기 2단 냉각기(-45℃)

기존의 단일 스테이지 스크류 압축기는 -40℃의 최소 증발 온도를 달성합니다. 더 낮은 온도에 도달하려면 2단계 캐스케이드 시스템이 필요합니다. 동시에, 고압비 조건은 과도한 누출 및 배출 온도 상승을 포함하여 기존의 단일 스테이지 압축기에 심각한 문제를 야기합니다. 이러한 제한으로 인해 극한의 작동 조건에서는 효율성과 신뢰성이 낮아집니다. 단일 장치 2단계 압축은 이러한 문제를 효과적으로 해결합니다.
2단계 압축기 시스템은 작은 설치 공간 및 단순화된 제어와 같은 주목할만한 이점을 제공합니다. 단일 스테이지 압축 시스템에 비해 높은 효율성과 탁월한 신뢰성을 제공합니다. 저온냉동제품, 공정냉각, 제약, 생화학 등 다양한 산업에 적합합니다.

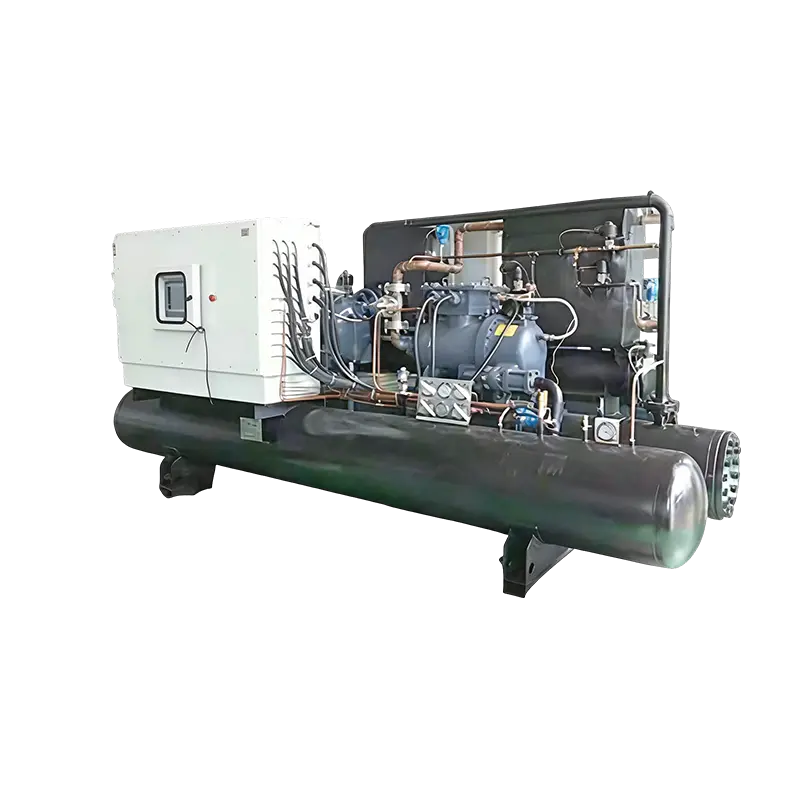

수냉식 스크류 캐스케이드 냉각기(-55℃)
이 시리즈는 최저 출구 수온을 -8℃까지 달성합니다. 당사의 초저온 냉동기는 핵심 기술팀이 수십 년간의 중저온 냉동기 설계 경험을 활용하고 국내외 업체의 첨단 기술을 통합하여 개발한 캐스케이드 냉동 장치입니다. 고효율, 에너지 절약, 환경 친화성 및 탁월한 신뢰성이 특징입니다. 캐스케이드 장치는 주로 -35℃ ~ -80℃ 범위의 2차 냉각수에 사용되며 제약 및 화학 산업, 원자로 결정화, 고진공 증류, 항공우주 부품 테스트, 가스 회수, 식품 냉동, 극저온 무기 보관 및 기타 저온 환경에 사용됩니다.

즉시 연락주세요

왓츠앱

+86 18921753771

이메일

[email protected]

정통 유럽 기술에서 파생되었습니다.
우리 제품의 핵심 기술력을 보장합니다.

PREV：수냉식 스크류 침수 냉각기
다음：No next article

제품 설명
제품 사양

수냉식 스크류 냉각기
제품 옵션
·소금물 증발기
·전열회수/부분열회수
·특수 전원 공급 장치
·무단계 에너지 규제
·펌프/냉각탑 제어
·원격통신 연결
·주파수 변환

제품 특징
·QTwin 스크류 압축기 브랜드는 고효율, 저소음, 마모가 적고 작동 시간이 긴 제품을 사용합니다.
· 4단계 볼륨 제어 또는 0%-100% 자동 조절.
·독일 SIEMENS의 PLC 마이크로컴퓨터 제어를 사용하며, LCD 터치 스크린과 영어 및 중국어 인간-기계 인터페이스를 모두 갖추고 있습니다.
·완전한 고장 보호: 고압 및 저압 보호, 공기 배출 보호. 오일 레벨 보호 물 흐름 보호, 역상 및 부족 위상 보호 냉수 부동액 보호, 냉각수 오버탑 보호.
·저온 산업 요구 사항을 충족하기 위해 다양한 냉수 온도 범위가 넓습니다.

제품사양
·냉매:R134A/R407C
·콘덴서 : 파울링 팩터 0.044m2,9C/KW
·전원 공급 장치:380V/3P/50Hz
·증발기/응축기 최대 수압 강하:1.0MPa
·증발기 : 오염계수 0.018m2,9C/KW
·허용전압 변동폭:±5%
·허용주파수 변동:±2%

압축기
세계적으로 유명한 브랜드의 반폐쇄형 5:6 비대칭 트윈 스크류 압축기를 선택하십시오. 샤프트 씰 누출 가능성은 0입니다. 4세대 라인의 최신 개발인 회전 배기 설계를 사용하여 원주 속도를 최적화하고 기어의 우수한 설계로 장치의 압축 효율이 높으며 모터 챔버 압축 챔버가 일체형으로 고정밀 주조됩니다. 이중 압력 보상 로터 하우징은 고압 상태에서도 팽창이 매우 강하고 소음을 효과적으로 감소시킵니다.

열교환기
이 시리즈 장치의 응축기와 증발기는 새로운 고효율 열 교환기 구조를 사용하는 쉘 앤 튜브 열 교환기를 채택하고, 열 교환기는 독특한 기하학적 특성을 갖춘 가장 진보되고 효율적인 열 교환기 튜브 번들을 채택하고, 향상된 튜브 핵 비등에 필요한 기화 코어를 강화하고, 동시에 튜브의 유체를 강화하고 교란을 지연시키며, 물 측 오염, 열 전달 향상, 최상의 성능을 얻기 위해 내부 벽이 최고의 성능을 발휘합니다. 이전 디자인으로 독특한 디자인으로 열전달 효율이 30% 향상되었습니다. 외부 오목한 톱니에 내부 나사 홈이 있는 증발기 증발관 강화된 열 전달 기술 응축기 튜브 내부 나사 홈 커터 톱니 기술은 증발기 및 응축기 열 전달 효율과 증발 온도를 향상시키고 궁극적으로 장치의 에너지 효율 비율을 향상시킵니다.

PL
좋은 전체 중국어 대화형 인터페이스는 LCD 디스플레이가 작동하기 전에 자동 제어 기능을 달성하는 것입니다. 실시간 기계 작동 상태, 최적의 상태에서 작동하는 정밀 모니터링 장치, 밀봉된 터치 패널, 방수, 방진, 부식 방지, 긴 키 수명. 냉매펌프, 냉각수펌프, 냉각탑팬 연동제어 기능을 갖추고 있습니다.

저온 냉각기
호스트 반밀폐형 스크류 압축기, 내장 흡입 필터, 오일 필터, 오일 분리기, 안전 밸브 및 보호 모듈로 잘 알려진 브랜드를 기반으로 하는 저온 냉각기 SW 시리즈는 누출이 없고 소음이 적으며 안정적인 작동을 제공합니다.

수냉식 스크류 단일 압축기 2단 냉각기(-45℃)
제품특징
· 모듈식 구성 설계: 고압 및 저압 단계에 대한 모듈식 설계로 서로 다른 압력 수준 간 상호 교환이 가능합니다.
· 고압 스테이지 언로딩 슬라이더: 고압 스테이지를 위한 특허받은 자동 언로딩 메커니즘. 순수한 기계 설계로 솔레노이드 밸브와 같은 외부 구성요소가 필요하지 않으므로 간단하고 효과적인 경부하 압축기 시동이 가능합니다.
· 석션 체크 밸브 내장 : 대형 모델의 경우 석션 체크 밸브 내장 구조를 채용하여 설치 공간을 줄였습니다.
· 최적화된 모터 냉각 흐름 경로: 안정적인 모터 냉각을 보장하는 동시에 압축기 효율성을 향상시켜 뛰어난 적응성을 위해 매우 넓은 범위에서 작동이 가능합니다.
· 통합 이코노마이저 공기 필터: 안정적인 압축기 보호 기능을 제공하고 시스템 구성을 단순화합니다.

수냉식 스크류 캐스케이드 냉각기(-55℃)
제품특징
· 넓은 온도 범위: -35°C ~ -80°C의 2차 냉각수 온도.
· 높은 신뢰성: 반밀폐형 스크류 압축기를 활용하여 운영 효율성을 높이는 동시에 개방형 압축기에서 흔히 발생하는 누출 문제를 제거합니다. 냉매 보충 및 샤프트 씰 교체를 줄여 장기간 연속 작동을 보장합니다.
· 완전 자동화된 제어: 완전 자동화된 작동을 위해 고급 Siemens PLC 기술을 사용합니다.
· 고효율 및 에너지 절약: 이코노마이저 작동 기능을 갖춘 반밀폐형 스크류 압축기는 효율성을 높입니다. 저온 및 중간 온도 단계의 고효율 수입 열교환기는 부분 부하 및 전체 부하 모두에서 에너지 효율적인 작동을 보장합니다.
· 용량 변조: 이 장치는 4단계 용량 제어(25%, 50%, 75%, 100%)와 25%에서 100%까지 무단계 조정을 제공합니다.
전문적인 에너지 절약 운영 솔루션: 고객 요구 사항에 맞춘 맞춤형 냉동 프로세스로 특정 요구 사항에 적합한 전문 제품을 제공합니다.

수냉식 스크류 냉각기(단일 압축기)
수냉식 스크류 냉각기(단일 압축기)
SW-
유형			100S	135S	175S	190년대	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
공칭 냉각 용량		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
공칭 냉각 용량		10⁴kcal/시간	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	정격전류(A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	에너지 규제		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	수압강하(kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	인터페이스 크기(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	수압강하(kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	인터페이스 크기(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
냉매	유형		R134A										R134A
냉매	냉매 volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
전체 치수	길이(mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	폭(mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	높이(mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
무게	기계중량(kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
무게	작동중량(kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
조건: 냉각수 입구/출구 온도 12C/7℃; 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도5℃-15℃; 냉각수 입구 온도 19℃-33℃.

수냉식 스크류 냉각기(이중 압축기)
수냉식 스크류 냉각기(이중 압축기)
SW-
유형			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
공칭 냉각 용량		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
공칭 냉각 용량		10⁴kcal/시간	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아										예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	정격전류(A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	에너지 규제		0-12.5%-25%-37.5%-...100%										0-12.5%-25%-37.5%-...100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	수압강하(kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	인터페이스 크기(mm)		DN150	DN200						DN250			DN150	DN200						DN250
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	수압강하(kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	인터페이스 크기(mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
냉매	유형		R134A										R134A
냉매	냉매 volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
전체 치수	길이(mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	폭(mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	높이(mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
무게	기계중량(kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
무게	작동중량(kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
조건: 냉각수 입구/출구 온도 0℃/-5℃, 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도-7℃~5℃, 냉각수 입구 온도 19℃~33℃. 냉각수에는 부동액으로 글리콜수 25% 또는 염화칼슘 20%를 첨가해야 합니다.

수냉식 스크류 냉각기(4개의 압축기)

SW-
유형			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
공칭 냉각 용량		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/시간	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		432	472	504	520	600	668	708	796
	정격전류(A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	에너지 규제		0-6.25%-12.5%-18.75%-..100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	수압강하(kPa)		95
	인터페이스 크기(mm)		DN2002DN2502
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	수압강하(kPa)		90
	인터페이스 크기(mm)		DN2002DN2502
냉매	유형		R134A
	냉매 volume(kg)		360	400	440	480	560	660	680	740
전체 치수	길이(mm)		4150	4150	4150	4620	4620	5000	5000	5000
	폭(mm)		2600	2600	2600	2600	2600	2600	2600	2720
	높이(mm)		2560	2560	2560	2600	2630	2650	2650	2700
무게	기계중량(kg)		10500	11800	12850	13800	14600	15200	16850	17500
	작동중량(kg)		12100	12500	13100	14300	15100	15800	17650	18800
조건: 냉각수 입구 V 출구 온도 12℃/7℃ 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉수 출구 온도 5℃~15℃, 냉각수 입구 온도 19℃~33℃.

저온 수냉식 사루 칠러(단일 압축기)-5℃
저온 수냉식 사루 칠러(단일 압축기)-5℃
SW-
유형			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190년대X	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
공칭 냉각 용량		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
공칭 냉각 용량		10⁴kcal/시간	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	정격전류(A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	에너지 규제		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	수압강하(kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	인터페이스 크기(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	수압강하(kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	인터페이스 크기(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
냉매	유형		R134A										R134A
냉매	냉매 volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
전체 치수	길이(mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	폭(mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	높이(mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
무게	기계중량(kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
무게	작동중량(kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
조건: 냉각수 입구/출구 온도 0℃/-5℃; 응축수입출구온도 30℃/35℃ 온도 기간: 냉각수 출구 온도 -7℃~5℃; 냉각수 입구 온도는 19℃~33℃입니다. 냉각수에는 부동액으로 글리콜수 25% 또는 염화칼슘 20%를 첨가해야 합니다.

저온 수냉식 사루 칠러(이중 압축기)-5℃
저온 수냉식 사루 칠러(이중 압축기)-5℃
SW-
유형			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
공칭 냉각 용량		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
공칭 냉각 용량		10⁴kcal/시간	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	정격전류(A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	에너지 규제		0-16.5%-33%-..100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-...100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	수압강하(kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	인터페이스 크기(mm)		DN100		DN125			DN150					DN150	DN200						DN250
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	수압강하(kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	인터페이스 크기(mm)		DN100		DN125	DN80*2	DN100*2				DN125*2		DN125*2		DN150*2					DN200*2
냉매	유형		R134A										R134A
냉매	냉매 volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
전체 치수	길이(mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	폭(mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	높이(mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
무게	기계중량(kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
무게	작동중량(kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
조건: 냉각수 입구/출구 온도 0℃/-5℃; 응축수 입구/출구 온도 30℃/35℃ 온도 기간: 냉각수 출구 온도 -7℃~5℃; 냉각수 입구 온도 19℃-33℃. 냉각수에는 부동액으로 글리콜수 25% 또는 염화칼슘 20%를 첨가해야 합니다.

저온 수냉식 사루 칠러(단일 압축기)-15℃
저온 수냉식 사루 칠러(단일 압축기)-15℃
SW-
유형			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
공칭 냉각 용량		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
공칭 냉각 용량		10⁴kcal/시간	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	정격전류(A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	에너지 규제		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	수압강하(kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	인터페이스 크기(mm)		DN50				DN65				DN80		DN100				DN125
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	수압강하(kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	인터페이스 크기(mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
냉매	유형		R134A										R134A
냉매	냉매 volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
전체 치수	길이(mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	폭(mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	높이(mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
무게	기계중량(kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
무게	작동중량(kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
조건: 냉각수 입구/출구 온도 -10℃/-15℃; 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도 -17℃~-7℃; 냉각수 입구온도 19℃~33℃. 냉각수에는 부동액으로 글리콜수 40% 또는 염화칼슘 25%를 첨가해야 합니다.

저온 수냉식 스크류 냉각기(이중 압축기)-15℃
저온 수냉식 스크류 냉각기(이중 압축기)-15℃
SW-
유형			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
공칭 냉각 용량		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
공칭 냉각 용량		10⁴kcal/시간	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	정격전류(A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	에너지 규제		0-16.5%-33%-..100%			0-12.5%-25%-37.5%...100%							0-12.5%-25%-37.5%-..100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	수압강하(kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	인터페이스 크기(mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	수압강하(kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	인터페이스 크기(mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
냉매	유형		R134A
냉매	냉매 volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
전체 치수	길이(mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	폭(mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	높이(mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
무게	기계중량(kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
무게	작동중량(kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
조건:냉각수 입구/출구 온도-10℃/-15℃, 응축수 입구/출구 온도 30℃/35℃ 온도 기간: 냉수 배출구 온도-17℃~-7℃; 냉각수 입구 온도 19℃~33℃. 냉각수에는 부동액으로 글리콜수 40% 또는 염화칼슘 25%를 첨가해야 합니다.

저온 수냉식 사루 칠러(단일 압축기)-25℃
남-
유형			30일	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	호스트	120ST	145ST	155ST	170ST	180ST	190년대T	220ST	240ST	260ST	290ST
공칭 냉각 용량		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
공칭 냉각 용량		10⁴kcal/시간	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	정격전류(A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	에너지 규제		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	수압강하(kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	인터페이스 크기(mm)		DN50				DN65				DN80		DN100				DN125
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	수압강하(kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	인터페이스 크기(mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
냉매	유형		R134A										R134A
냉매	냉매 volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
전체 치수	길이(mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	폭(mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	높이(mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
무게	기계중량(kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
무게	작동중량(kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
조건: 냉각수 입구/출구 온도-20℃/-25℃; 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도-27℃~17℃; 냉각수 입구 온도 19℃-33℃; 필요에 따라 냉각수에 50% 글리콜수 또는 27% 염화칼슘을 추가해야 합니다.

저온 수냉식 스크류 냉각기(이중 압축기)-25℃
저온 수냉식 스크류 냉각기(이중 압축기)-25℃
SW-
유형			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
공칭 냉각 용량		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
공칭 냉각 용량		10⁴kcal/시간	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	정격전류(A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	에너지 규제		0-16.5%-33%-...100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-..100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	수압강하(kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	인터페이스 크기(mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	수압강하(kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	인터페이스 크기(mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
냉매	유형		R134A
냉매	냉매 volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
전체 치수	길이(mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	폭(mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	높이(mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
무게	기계중량(kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
무게	작동중량(kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
조건:냉각수 입구/출구 온도-20℃/-25℃, 응축수 입구/출구 온도 30℃/35℃ 온도 기간: 냉수 배출구 온도-27℃~17℃; 냉각수 입구 온도 19℃-33℃; 필요에 따라 냉각수에 50% 글리콜 물 또는 27% 염화칼슘을 추가해야 합니다.

저온 수냉식스크류 냉각기(단일 압축기)-35℃
저온 수냉식스크류 냉각기(단일 압축기)-35℃
SW-
유형			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
공칭 냉각 용량		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
공칭 냉각 용량		10⁴kcal/시간	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	정격전류(A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	에너지 규제		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	수압강하(kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	인터페이스 크기(mm)		DN40				DN50				DN65		DN80				DN100
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	수압강하(kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	인터페이스 크기(mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
냉매	유형		R134A
냉매	냉매 volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
전체 치수	길이(mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	폭(mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	높이(mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
무게	기계중량(kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
무게	작동중량(kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
조건: 냉각수 입구/출구 온도-30℃/-35℃; 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도 -37℃~-27℃; 냉각수 입구 온도 19℃-33℃; 필요에 따라 냉각수에 57% 글리콜수 또는 30% 염화칼슘을 추가해야 합니다.

저온 수냉식 스크류 냉각기(이중 압축기)-35℃
저온 수냉식 스크류 냉각기(이중 압축기)-35℃
SW-
유형			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
공칭 냉각 용량		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
공칭 냉각 용량		10⁴kcal/시간	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	정격전류(A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	에너지 규제		0-16.5%-33%-...100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-..100%
증발기	유형		파이프 건식 고효율 열교환기
	유량(m3/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	수압강하(kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	인터페이스 크기(mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	수압강하(kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	인터페이스 크기(mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
냉매	유형		R134A
냉매	냉매 volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
전체 치수	길이(mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	폭(mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	높이(mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
무게	기계중량(kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
무게	작동중량(kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
조건: 냉각수 입구/출구 온도-20℃/-25℃; 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도-27℃~17℃; 냉각수 입구 온도 19℃-33℃; 필요에 따라 냉각수에 글리콜수 57% 또는 염화칼슘 30%를 추가해야 합니다.

수냉식 스크류 단일 압축기 2단 냉각기(-45℃)
SW-
유형			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
공칭 냉각 용량		kW	35	38	48	50	125	135
공칭 냉각 용량		10⁴kcal/시간	3	3.3	4.1	4.3	10.7	11.6
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
압축기	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉동입력(kW)		33	37	40	46	116	131
	정격전류(A)		56	64	68	78	196.5	222
	에너지 규제		0-25%-50%-75%-100%
증발기	유형		스테인레스 스틸 고효율 열교환기
	유량(m3/h)		16	17	22	24	58	62
	수압강하(kPa)		95	95	95	95	120	120
	인터페이스 크기(mm)		DN80	DN80	DN80	DN80	DN125	DN125
콘덴서	유형		파이프형 고효율 열교환기
	유량(m3/h)		20	20	28	28	72	78
	수압강하(kPa)		80	80	80	80	46	46
	인터페이스 크기(mm)		DN80	DN80	DN80	DN80	DN150	DN150
냉매			R134A
전체 치수	길이(mm)		2880	2880	3200	3200	4100	4100
	폭(mm)		1100	1100	1100	1100	1300	1300
	높이(mm)		1650	1680	1800	1850	2100	2150
무게	기계중량(kg)		1280	1330	1850	1920	4500	4560
무게	작동중량(kg)		1380	1420	2020	2080	4950	5050
조건 냉각수 입출구 온도 -40℃ /-45℃ 응축수 입출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도 -47℃~-37°C; 냉각수 입구 온도 19℃~33℃. 냉각수에는 부동액 60% 글리콜수를 첨가해야 합니다.

수냉식 스크류 캐스케이드 냉각기(-55°C)
SW-
유형			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
공칭 냉각 용량		kW	65	90	125	170	210	250	330
공칭 냉각 용량		10⁴kcal/시간	5.6	7.7	10.7	14.6	18.1	21.5	28.4
제어 실행			PLC 마이크로컴퓨터 제어 사용
전원공급장치			380V/3N/50HZ
시작 유형			예-아
낮은 압력 수준	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉매		R23
	냉장보관		에탄올
	냉동 입력 전력(kW)		30	39	52	69	82	98	125
	정격전류(A)		70	93	128	172	205	245	315
	유량(m3/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	수압강하(kPa)		95	100	100	110	110	120	120
	인터페이스 크기(mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	증발기		스테인레스 스틸 고효율 열교환기
고압 수준	유형		반폐쇄형 5:6 비대칭 트윈스크류 압축기
	냉매		R134A/R404A
	냉동 입력 전력(kW)		46	60	80	105	130	160	205
	정격전류(A)		121	153	202	265	335	390	500
	유량(m3/h)		28	38	51	69	85	102	132
	수압강하(kPa)		70	70	70	75	75	80	80
	인터페이스 크기(mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	콘덴서		파이프형 고효율 열교환기
전체 치수	길이(mm)		3000	3000	3200	3200	3200	5000	5000
	폭(mm)		1800	1800	1800	1800	1800	1900	1900
	높이(mm)		1750	1800	1800	1850	1950	2250	2450
기계중량(kg)			1850	2100	2300	2600	2800	3900	4500
조건: 냉각수 입구/출구 온도 -50℃/-55℃; 응축수 입구/출구 온도 30℃/35℃. 온도 기간: 냉각수 출구 온도 -57℃~-47℃; 냉각수 입구온도 19℃~33℃. 냉각수에 부동액으로 에탄올을 첨가해야 합니다.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

수니에 대해서.

산업용 냉동 부문의 기술 벤치마크

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China 주변 온도 극저온 단일 압축기 이중 압축기 수냉식 스크류 냉각기 Suppliers and Wholesale 주변 온도 극저온 단일 압축기 이중 압축기 수냉식 스크류 냉각기 Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

부지 면적
0

설립
0+

직원

자세히 알아보기

2026-08-12 업계 뉴스
실내 캐비닛 에어컨: 기능, 용도 및 선택 가이드
전자 제품은 다른 어떤 방식보다 열이 발생하면 더 빨리 고장납니다. 안 실내 캐비닛 에어컨 이러한 일이 발생하는 것을 방지하기 위해 특별히 존재하며 제어 패널이나 자동화 인클로저 내부의 전자 장치를 밀봉하고 폐쇄형 냉각 루프를 실행하여 오염된 작업장 공기가 민감한 구성 요소 근처에 절대 들어가지 않도록 합니다. 01 실내 캐비닛 에어컨이란? 방을 냉각하는 대신 이 장치는 전기 캐비닛에 직접 장착되어 압축기, 응축기, ...
Learn More
2026-08-05 업계 뉴스
캐비닛 에어컨 장치: 기능, 응용 프로그램 및 선택 가이드
A 캐비닛 에어컨 장치 PLC, 드라이브 및 제어 구성 요소를 안전한 작동 온도 내에서 유지하기 위해 전기 인클로저에 직접 장착되는 소형 냉동 시스템입니다. 실내 에어컨과 달리 캐비닛 내부와 외부 공기가 절대 섞이지 않습니다. 이는 냉각되는 동안 민감한 전자 장치를 먼지와 습기로부터 보호하는 것입니다. 4 장착 스타일: 측면, 도어, 상단 및 실외 0 폐쇄 루프 설계...
Learn More
2026-07-29 업계 뉴스
기계실 캐비닛 에어컨: 산업용 냉각을 위한 응용, 이점 및 선택 가이드
산업 제어실이 직면하는 거의 모든 조건보다 뜨겁고 먼지가 많은 환경에서 전자 부품이 더 빨리 고장납니다. 에이 기계실 캐비닛 에어컨 먼지, 습기 및 공기 중 오염 물질을 캐비닛 외부에 완전히 유지하면서 밀봉된 인클로저를 안정적인 작동 온도로 유지하여 두 가지 문제를 동시에 해결합니다. 기능 및 작동 방식 캐비닛 에어컨은 전기 캐비닛이나 제어 캐비닛에 직접 장착된 독립형 냉각 장치입니다. 방 전체를 냉각하는 대신 밀폐된 인클로저만을 대상...
Learn More

업계 지식

극저온 수냉식 스크류 냉각기는 어떻게 초저온을 달성합니까?

현대 산업 냉각 응용 분야에서 초저온을 달성하는 것은 단순히 냉각 용량을 늘리는 문제가 아니라 정밀한 열역학적 제어, 특수 시스템 아키텍처 및 고급 구성 요소 통합이 필요합니다. 는 극저온 수냉식 스크류 냉각기 안정성, 신뢰성 및 에너지 효율성을 유지하면서 극한의 온도 조건에서 효율적으로 작동하도록 설계된 세련된 솔루션을 나타냅니다.

기본 냉각 원리

핵심적으로 극저온 수냉식 스크류 냉각기는 증기 압축 냉동 사이클을 기반으로 작동하며 다단계 압축, 최적화된 냉매 선택 및 정밀한 열 관리를 통해 향상되었습니다.

핵심 프로세스 개요

무대	설명	기능
압축	저온의 냉매 증기가 압축됨	압력과 온도를 높인다
결로	수냉식을 통해 열이 방출됩니다.	증기를 액체로 변환
확장	팽창 장치를 통한 압력 강하	저온 냉매 생산
증발	냉매는 공정 매체로부터 열을 흡수합니다.	초저냉각 실현

극저온에 도달하기 위해 시스템은 일반적으로 다단계 또는 다단계 냉동 사이클을 통합하여 열역학적 효율성을 유지하면서 점진적인 온도 감소를 허용합니다.

스크류 압축기 기술의 역할

스크류 압축기는 시스템의 핵심 구동 구성 요소입니다. 기존의 왕복동 압축기에 비해 진동을 최소화하면서 지속적이고 안정적인 압축을 제공합니다.

주요 장점

지속적인 압축 과정 원활한 작동을 보장합니다
높은 체적 효율 냉각 성능이 향상됩니다
넓은 부하 적응성 다양한 작동 조건 지원
기계적 마모 감소 시스템 수명을 향상시킵니다.

극저온 수냉식 스크류 냉각기에서 압축기는 종종 저온 냉매에 최적화되어 극한의 압력 비율에서도 일관된 성능을 보장합니다.

다단계 및 캐스케이드 냉동 시스템

초저온을 달성하려면 단일 냉동 루프 이상이 필요합니다. 대부분의 시스템은 다음 중 하나를 사용합니다.

다단계 압축

순차적 압축 단계로 열 응력 감소
낮은 증발 온도에서 효율성 향상
작동 중 에너지 손실을 최소화합니다.

캐스케이드 냉동

2개 이상의 독립적인 냉동회로 사용
각 회로는 최적의 온도 범위 내에서 작동합니다.
점진적인 냉각을 위해 단계 간에 열 교환이 발생합니다.

시스템 유형	구조	온도 성능	효율성
단일 스테이지	단순 루프	적당한 저온	보통
다단계	순차적 압축	낮은 온도 범위	더 높음
캐스케이드 시스템	다중 루프	초저온	최적

수냉식 시스템의 중요성

공냉식 시스템과 달리 수냉식은 극저온 작동에 중요한 탁월한 열 제거 효율을 제공합니다.

수냉식의 이점

더 높은 열전달 계수
안정적인 응축 온도
과부하 시 시스템 효율성 향상
주변 온도 영향 감소

수냉식 응축기는 공정에서 추출된 열을 효과적으로 제거하여 높은 압축 수준에서도 냉매가 효율적으로 응축되도록 합니다.

극저온 성능을 위한 냉매 선택

냉매 선택은 달성 가능한 온도 범위와 시스템 효율에 직접적인 영향을 미칩니다.

주요 고려사항

극저온 응용 분야를 위한 낮은 끓는점
효율적인 에너지 전달을 위한 높은 잠열
저온에서의 화학적 안정성
환경 준수

냉매특성	시스템에 미치는 영향
끓는점	최소 달성 가능 온도 결정
잠열	냉각 용량에 영향을 미칩니다
열 안정성	안전한 작동 보장
호환성	재료 선택에 영향을 미칩니다

고급 시스템은 혼합 또는 단계적 냉매를 활용하여 다양한 온도 영역에서 성능을 최적화할 수 있습니다.

열교환 효율 및 설계

초저온을 달성하려면 효율적인 열 교환이 필수적입니다.

주요 열교환기

증발기 : 공정 매체로부터 열을 흡수합니다.
콘덴서 : 냉각수에 열을 방출
중간열교환기 (캐스케이드 시스템에서): 단계 간에 열을 전달합니다.

디자인 특징

향상된 열 전달을 위한 향상된 표면적
균일한 분포를 위해 최적화된 흐름 채널
장기간 내구성을 위한 부식 방지 소재

저온 작동을 위한 재료 선택

극저온 조건에서는 재료 성능에 대한 엄격한 요구 사항이 적용됩니다.

재료 비교

소재	장점	제한사항	신청
스테인레스 스틸	우수한 내식성	더 높음 cost	열교환기
구리 합금	높은 열전도율	낮은 온도에서 제한된 강도	튜브
알루미늄 합금	가볍고 효율적	보통 durability	열전달 구성 요소
특수 폴리머	내화학성	온도 제한	씰링 요소

재료 선택은 구조적 무결성을 보장하고 극한의 추운 조건에서 부서지기 쉬운 것을 방지합니다.

지능형 제어 및 자동화

최신 극저온 수냉식 스크류 냉각기는 정밀도를 유지하기 위해 고급 제어 시스템에 크게 의존합니다.

제어 시스템 기능

실시간 온도 모니터링
자동 부하 조정
압력 및 유량 조절
안전 보호 및 결함 진단

이러한 시스템은 제약, 화학 처리, 고급 제조 등의 산업에서 매우 중요한 정밀한 온도 안정성을 가능하게 합니다.

기능적 능력 및 산업 응용

기능 개요

기능	설명
초저온 냉각	기존 냉각기보다 훨씬 낮은 온도 달성
연속운전	연중무휴 산업 프로세스 지원
에너지 최적화	운영 비용 절감
공정 안정성	일관된 열 조건 유지

일반적인 응용 분야

화학반응 냉각
의약품 생산
반도체 가공
항공우주 재료 테스트
저온 저장 시스템

산업 시스템과의 통합

극저온 수냉식 스크류 냉각기는 대규모 공정 시스템에 통합되는 경우가 많습니다.

통합 기능

확장성을 위한 모듈형 디자인
기존 냉각 인프라와의 호환성
다양한 산업을 위한 유연한 구성

Shanghai Soouney Refrigeration Equipment Co., Ltd.는 이 기술을 발전시키는 데 중요한 역할을 합니다. R&D, 생산, 판매를 통합한 하이테크 기업으로서 이 회사는 산업용 냉동 분야에서 강력한 시장 지위를 확립했습니다. 캐비닛 에어컨 및 산업용 냉각기에 대한 전문 지식은 시스템 통합 및 성능 최적화에 대한 깊은 이해를 반영합니다.

다른 산업용 냉동 제조업체도 압축기 설계, 열교환 효율 및 지능형 제어 기술 개선을 통해 시스템 혁신에 기여하고 극저온 냉각 시스템의 신뢰성을 더욱 향상시킵니다.
