스크류 냉각기 내부에서 증발 응축이 작동하는 방식

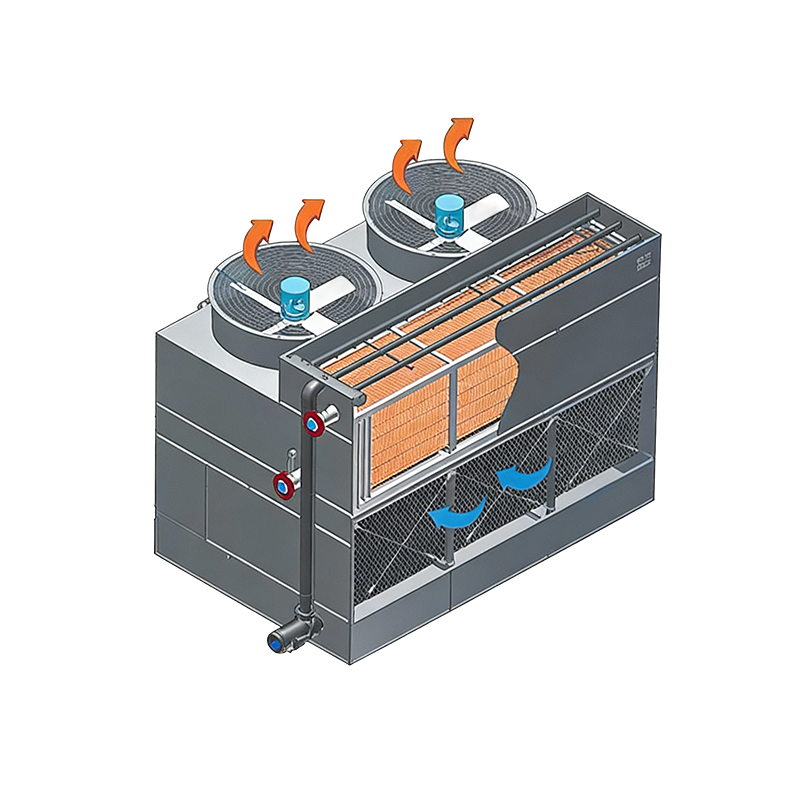

수냉식 스크류 증발식 냉각 냉각기는 기존의 쉘 앤 튜브 응축기와 이에 의존하는 별도의 냉각 타워를 통합 증발 응축기로 대체합니다. 이 설계에서는 압축기에서 나오는 뜨거운 냉매 가스가 분무수로 적셔지고 동시에 강제 공기 흐름에 노출되는 코일을 통해 흐릅니다. 분무수의 일부가 증발함에 따라 냉매 코일에서 직접 잠열을 제거하여 별도의 열 교환기 루프가 필요 없이 냉매를 응축시킵니다.

열역학적 이점은 의미가 있습니다. 기존 냉각탑 시스템은 두 가지 연속 열 전달 단계(냉매에서 응축수로, 그 다음 응축수에서 대기로)를 통해 열을 거부합니다. 각 단계에는 자체적인 접근 온도 패널티가 있습니다. 증발 응축은 이를 단일 단계로 축소하여 냉매가 건구가 아닌 주변 습구에 가까운 온도에서 응축되도록 합니다. 온화한 기후에서는 응축 온도를 의미합니다. 8~12°C 더 낮음 동일한 조건에서 작동하는 동급 공랭식 시스템보다 압축기 리프트와 에너지 소비가 직접적으로 줄어듭니다.

Shanghai Soouney Refrigeration Equipment Co., Ltd.는 이 증발 응축 원리를 효율성과 설치 단순성이 우선시되는 산업 및 상업용 응용 분야용으로 설계된 스크류 냉각기 플랫폼에 통합합니다.

습구 의존성과 계절별 성능 변동

증발열 제거는 물 증발의 잠열에 의해 이루어지기 때문에 유효 응축 온도는 건구 온도가 아닌 주변 습구 온도를 추적합니다. 이는 기후 전반에 걸쳐 성능을 지정, 모델링 및 비교하는 방법에 중요한 영향을 미칩니다.

습구 온도는 항상 건구 온도와 같거나 낮습니다. 차이는 상대 습도에 따라 다릅니다. 건조한 기후(중동, 호주 내륙, 중국 북부 여름)에서는 건구 온도가 40°C에 도달하는 반면 습구 온도는 22~26°C로 유지되어 증발 시스템이 매우 큰 작동 이점을 제공합니다. 습한 열대 기후(동남아시아, 서아프리카 해안)에서는 습구 온도가 건구 온도에 접근하여 증발 이점이 줄어듭니다.

정확한 수명주기 비용 분석을 위해서는 최고 설계 조건뿐만 아니라 프로젝트 현장의 전체 연간 습구 주파수 분포를 기준으로 성능을 모델링해야 합니다. 주요 참고 사항:

• 설계 습구(연간 0.4% 초과): 최대 용량 크기 조정에 사용됩니다.
• 사용 중 또는 처리 시간 동안의 평균 습구: 평균 연간 COP를 유도합니다.
• 겨울철 습구 최소값: 용량 제어 및 동결 방지 전략과 관련됨

A 수냉식 스크류 증발 냉각 냉각기 반건조 기후에 설치하면 일반적으로 다음과 같은 목표를 달성할 수 있습니다. 연간 평균 COP 20~35% 더 높음 동일한 용량의 공냉식 스크류 냉각기보다 효율성 이점이 가장 중요한 여름 피크 부하 기간에는 격차가 더 넓어집니다.

물 소비, 드리프트 및 레지오넬라균 위험 관리

증발식 냉각 시스템은 증발(작동 메커니즘), 블로우다운(미네랄 농도를 제어하기 위한 의도적인 퍼지), 드리프트(배출 공기와 함께 전달되는 미세한 물방울)의 세 가지 경로를 통해 물을 소비합니다. 이 세 가지를 모두 관리하는 것은 운영 비용과 공중 보건 규정 준수에 필수적입니다.

증발 설계 조건에서 거부되는 열의 킬로와트당 시간당 약 1~2리터를 차지합니다. 이는 기술의 기초이므로 피할 수 없습니다. 블로우다운 CoC(농도주기) 설정에 의해 제어됩니다. CoC가 높을수록 블로우다운 볼륨이 감소하지만 스케일링 위험이 증가합니다. 대부분의 시스템은 CoC 3-5에서 작동하여 물 절약과 수처리 요구 사항의 균형을 맞춥니다.

드리프트 주요 레지오넬라 감염 경로입니다. 최신 증발 응축기는 드리프트 손실을 줄여주는 고효율 드리프트 제거기를 사용합니다. 순환수 유량의 0.001~0.003% , 그러나 위험을 완전히 제거하지는 않습니다. EU(ASHRAE 188, EN 13779), 호주(AS/NZS 3666) 및 기타 여러 관할권의 규제 체계에서는 일상적인 미생물 테스트, 소독 프로토콜 및 시스템 검사 일정을 포함하여 증발식 냉각 장비에 대한 서면 물 관리 계획을 요구합니다.

구매자는 장비를 조달하기 전에 현지 규제 요구 사항을 확인하고 수처리 운영 비용(화학 물질 투여, 전도도 모니터링, 주기적인 살생물제 처리)을 총 소유 비용 계산에 반영해야 합니다. Soouney는 국제 물 안전 표준을 준수해야 하는 프로젝트에 대한 문서 지원을 제공합니다.

건식 운전 모드 및 방한 조치 전략

증발식 스크류 냉각기의 과소평가된 기능 중 하나는 추운 날씨에 분무수 펌프를 끄고 팬만 작동하는 건식 모드에서 작동할 수 있다는 것입니다. 주변 온도가 충분히 떨어지면 현열 전달만으로도 증발 증가 없이 냉매를 응축하는 데 적합합니다. 이를 통해 추운 계절에 물 소비 및 관련 처리 비용을 없애고 추운 기후에서 동결 위험을 줄입니다.

습식 및 건식 작동 모드 간의 전환 논리는 주변 습구 온도, 응축 압력 설정점 및 압축기 부하를 기반으로 냉각기 컨트롤러에 의해 관리됩니다. 잘 구현된 제어 장치는 운전자 개입 없이 모드 간을 원활하게 전환하여 전체 연간 작동 주기에 걸쳐 물 소비를 최적화합니다.

겨울이 영하인 기후에 설치하는 경우 추가 방한 조치가 적용됩니다.

• 대기 시간 동안 배수구의 동결을 방지하는 세면기 히터
• 주변 환경이 설정된 임계값 아래로 떨어지면 중력 배수 또는 분무수 회로의 자동 배수
• 노출된 배관 및 물 분배 헤더의 추적 가열
• 배수가 불가능한 배수구의 부동액 첨가제

우리의 수냉식 스크류 증발 냉각 냉각기 구성에는 중국 북부, 중앙 아시아 및 기타 추운 기후 시장의 프로젝트를 위한 공장 장착 방한 패키지가 포함됩니다. 약 20년의 해외 프로젝트 경험을 바탕으로 Soouney의 엔지니어링 팀은 현장별 최소 주변 데이터를 기반으로 적절한 방한 수준을 지정할 수 있습니다.
